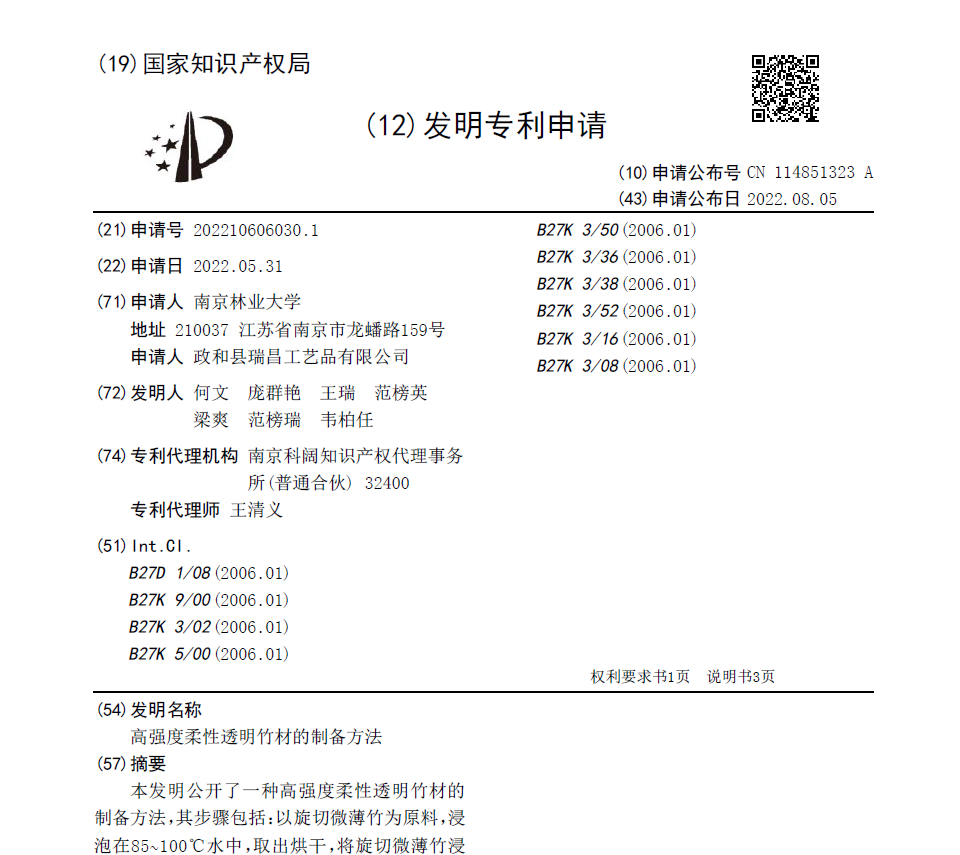

专利名称：CN114851323A 高强度柔性透明竹材的制备方法

专利权人：南京林业大学  政和县瑞昌工艺品有限公司

专利类型：授权发明

专利申请日：2022-05-31

专利公开日：2021-08-05

摘要：

本发明公开了一种高强度柔性透明竹材的制备方法，其步骤包括：以旋切微薄竹为原料，浸泡在85~100℃水中，取出烘干，将旋切微薄竹浸泡在乙醇和苯溶液中，烘干；旋切微薄竹放在真空抽滤瓶上，倒入加热的CH3COOH/H2O2混合溶液进行抽滤脱木素处理，然后放入甲基丙烯酸甲酯预聚体中真空浸渍，将浸渍后的微薄竹按照相邻层纹理相互垂直的结构进行铺层组胚，热压，获得高强度的柔性透明竹材。本发明用真空抽滤的方法，既可高效去除竹材中的木质素成分，又可保持旋切微薄竹完成的形态方法，结合纵横组坯方法，可可显著提高透明竹材在横向的力学强度，获得大尺度的透明竹材产品。

技术功效:

（一） 以旋切微薄竹为原料制备透明竹材。旋切微薄竹是采用旋切的方式沿竹筒弦切面将竹材制备成厚度为0.1～0.5mm的微薄竹，具有厚度薄，幅面尺寸大的特点，解决了当前以剖分竹片制备透明竹材存在的小尺寸问题；

（二）真空抽滤脱除竹材木质素的方法。竹材由于缺乏横向组织，如将竹材直接放入脱木素溶液中进行处理，在木质素脱除过程中，纵向排列的纤维细胞和薄壁组织由于缺乏木质素的粘结，容易出现细胞组织沿纵向分离、散落的情况，不利于下一步加工。在本发明中，利用两层滤纸将旋切微薄竹夹在芯层，然后放进真空抽滤器中，再将加热的脱木素溶液缓慢倒入真空抽滤器中，在抽真空压力下使溶液充分渗透进竹材中，既可高效去除竹材中的木质素成分，又可保持旋切微薄竹完成的形态。

（三）通过纵横组坯方法可显著提高透明竹材在横向的力学强度。竹材由于缺乏横向组织，因而存在纵向强度高，而横向强度差的特点。在本发明中，通过对旋切微薄竹进行相邻层纹理相互垂直的组坯方法，可解决单层竹材横向强度差的问题。同时，经过多层组坯，可获得大尺度的透明竹材产品，即同时满足幅面尺寸大和厚度大的优点。该产品可以根据实际需要用于透明建筑墙体、透明竹家具板材、竹工艺品以及竹装饰材料等领域，进一步拓宽竹材的应用范围，提高竹材产品的附加值。

权力要求（部分）：

1.一种高强度柔性透明竹材的制备方法，其特征在于其步骤包括：

（一）以旋切微薄竹为原料，浸泡在85~100℃水中12~24h，取出烘干至含水率为8～10%；

（二）以乙醇和苯按体积比1∶1混合，将上述处理的旋切微薄竹浸泡其中，在80℃抽提处理6～10 h，取出后洗至中性，烘干至含水率为8～10%；

（三）配置体积比为1:1～1.5的CH3COOH/H2O2混合溶液加热至80℃，将旋切微薄竹放入两片滤纸的中间，放在真空抽滤瓶上，倒入加热的CH3COOH/H2O2混合溶液，在真空压力为0.02-0.05MPa下进行抽滤脱木素处理，处理时间1～2 h，去除样品中残留的反应液，清洗至中性，获得脱木素的旋切微薄竹；

（四）将脱木素的旋切微薄竹放入甲基丙烯酸甲酯预聚体中真空浸渍20～30min，取出后去除表面过量的甲基丙烯酸甲酯预聚体，在真空干燥器中存放2～4h，使树脂在竹材内部充分渗透;

（五）将浸渍甲基丙烯酸甲酯预聚体的旋切微薄竹按照相邻层纹理相互垂直的结构进行铺层组胚，放入平板硫化机中在热压温度为60～80℃，单位压力为0.5～1 MPa/m2的条件下热压30～90min，获得高强度的柔性透明竹材。

专利原文：CN_114851323_A.pdf
